Modul Perangkat
Jenis Modul dan Arsitektur Jalur Transmisi Ethernet
Tabel berikut menjelaskan jenis-jenis modul optik berdasarkan kecepatan, arsitektur jalur transmisi, dan karakteristik utamanya. Informasi ini penting untuk memahami kompabilitas dan fungsi port pada perangkat seperti Cassini AS7716-24SC, yang mendukung berbagai jenis modul berkecepatan tinggi.
| Kecepatan | Nama Modul Umum | Arsitektur Jalur | Keterangan Utama |
|---|---|---|---|
| 1G | SFP | 1 jalur Tx & 1 jalur Rx | Kecepatan dasar, umum untuk koneksi lama atau port manajemen. |
| 10G | SFP+ | 1 jalur Tx & 1 jalur Rx | Masih banyak digunakan di access layer atau server lama. |
| 25G | SFP28 | 1 jalur Tx & 1 jalur Rx | Standar baru yang efisien; dapat digunakan sebagai bagian dari breakout 10G. |
| 40G | QSFP+ | 4 jalur Tx & 4 jalur Rx (4 x 10G) | Generasi awal kecepatan tinggi; berbasis transmisi paralel 4 x 10G. |
| 100G | QSFP28 | 4 jalur Tx & 4 jalur Rx (4 x 25G) | Standar modern pada backbone dan aggregation switch. |
| 200G | QSFP56 / CFP2-DCO | 4 jalur (4 x 50G) atau Coherent | Mencapai 200G dengan modulasi PAM4 atau teknologi koheren (DCO) untuk jarak jauh. |
Modul Transceiver
Bagian ini membahas secara mendalam berbagai modul transceiver yang kompatibel dengan perangkat Edgecore Cassini dan DCSG. Modul-modul ini berperan sebagai komponen inti yang mengubah sinyal listrik dari perangkat jaringan menjadi sinyal optik yang dapat ditransmisikan melalui serat optik, dan sebaliknya. Setiap jenis modul, seperti QSFP28, CFP2-DCO, dan SFP 10G, memiliki fungsi, kecepatan, dan teknologi yang berbeda sesuai dengan kebutuhan jaringan.
LUMENTUM CFP2-DCO 200G
Modul CFP2-DCO (Coherent CFP2-Digital Coherent Optics) merupakan salah satu jenis pluggable optical transceiver yang digunakan pada perangkat jaringan optik berkecepatan tinggi seperti Edgecore Cassini dan sistem Disaggregated Optical Transport Network (OTN). CFP2-DCO berfungsi untuk mengonversi sinyal digital dari perangkat jaringan menjadi sinyal optik yang dapat ditransmisikan melalui serat optik jarak jauh menggunakan teknologi coherent detection.
Modul ini menjadi komponen penting dalam sistem transport optik modern karena mendukung kecepatan transmisi hingga 200 Gbps atau lebih, serta efisiensi tinggi dalam penggunaan spektrum optik.
1. Prinsip Kerja
CFP2-DCO bekerja berdasarkan teknologi coherent optical communication, di mana sinyal cahaya tidak hanya membawa informasi dalam bentuk intensitas, tetapi juga dalam fase dan polarisasi.
Sinyal ini kemudian diproses secara digital oleh Digital Signal Processor (DSP) yang tertanam di dalam modul.
Secara garis besar, proses kerjanya meliputi tahapan berikut:
- Digital Input: Data dikirim dari perangkat host (seperti router atau transponder) ke CFP2-DCO melalui antarmuka listrik.
- Modulasi Optik: DSP di dalam modul memodulasi data menggunakan teknik seperti QPSK (Quadrature Phase-Shift Keying) atau 16QAM (Quadrature Amplitude Modulation).
- Transmisi Serat Optik: Sinyal yang telah dimodulasi dikirimkan melalui serat optik menggunakan laser tunable (biasanya pada C-band).
- Demodulasi Coherent di Sisi Penerima: Modul di sisi penerima mendeteksi dan mendekode sinyal optik menjadi data digital kembali.
2. Spesifikasi Teknis Umum
| Parameter | Nilai / Deskripsi |
|---|---|
| Merek | LUMENTUM |
| Form Factor | CFP2 (C Form-factor Pluggable 2) |
| Teknologi | Coherent Optical Transmission |
| Kecepatan Data | 100G / 200G (beberapa model mendukung 400G) |
| Modulasi | QPSK, 8QAM, 16QAM |
| Wavelength | C-Band (1530–1565 nm) |
| FEC (Forward Error Correction) | Soft-decision FEC untuk koreksi error tingkat lanjut |
| Interface ke Host | 8×25G atau 4×50G electrical interface (CAUI-4) |
| Interface ke Fiber | Duplex LC / SC atau konektor optik khusus |
| Jarak Transmisi Maksimal | Hingga 80km |
| Kompatibilitas Standar | CFP MSA, ITU-T G.698, OIF-400ZR (tergantung vendor) |
Dokumentasi modul bisa dilihat dengan klik tautan berikut.
3. Fungsi dan Manfaat dalam Arsitektur Cassini
Dalam perangkat Edgecore Cassini atau platform OTN sejenis, CFP2-DCO berperan sebagai optical line interface pada line card slot. Fungsi utamanya meliputi:
-
Konversi Sinyal Digital ke Optik
Mengubah data listrik berkecepatan tinggi dari prosesor jaringan menjadi sinyal optik yang siap dikirim ke jaringan transport. -
Transmisi Jarak Jauh
Memungkinkan pengiriman data jarak jauh antar lokasi (metro, regional, atau long-haul) melalui serat optik dengan efisiensi spektral tinggi. -
Dukungan Multimodulasi dan Adaptasi Dinamis
Modul mampu menyesuaikan modulasi dan baud rate sesuai kondisi jaringan, untuk menjaga stabilitas sinyal dan efisiensi bandwidth. -
Koherensi dan Deteksi Fase
Dengan teknologi coherent detection, CFP2-DCO dapat mengoreksi distorsi sinyal dan degradasi optik akibat jarak jauh secara digital melalui DSP.
4. Kompatibilitas Perangkat
CFP2-DCO dapat digunakan pada slot CFP2-compatible port yang mendukung antarmuka digital coherent.
Dalam konteks perangkat Cassini, port ini biasanya ditemukan pada line card slot (1–8) yang disediakan khusus untuk modul 200G atau CFP2-DCO.
Modul ini tidak dapat berfungsi pada slot QSFP28 atau SFP+ biasa, karena perbedaan arsitektur sinyal (non-coherent vs coherent).
Selain itu, perangkat host harus memiliki sistem operasi jaringan (NOS) yang mendukung kontrol DCO, seperti:
- OcNOS RON (Research Optical Network build), atau
- SONiC dengan Coherent Optics Extension.
QSFP28 100G (FINISAR FTLC9558REPM)
QSFP28 merupakan jenis modul transceiver hot-pluggable yang dirancang untuk koneksi data berkecepatan tinggi hingga 100 Gigabit Ethernet di pusat data dan jaringan telekomunikasi. QSPF28 memiliki singkatan dari “Q” yaitu Quad yang berarti memiliki 4 saluran dan “SFP” merujuk pada Small Form-factor Pluggable yang merupakan modul kecil ringkas yang digunakan untuk menghubungkan perangkat jaringan seperti switch dan router ke kabel serat optik atau tembaga.
1. Prinsip Kerja
Modul Finisar FTCL9558REPM (QSFP28 100GBASE-SR4) berkerja berdasarkan konsep parallel optical trensmission menggunakan teknologi Multi-Mode Fiber (MMF) dan laser VCSEL (Vertical Cavity Surface-Emittin Laser).
Secara garis besar, proses transmisinya dapat dijelaskan sebagai berikut:
-
Input Sinyal Digital Data digital dengan total laju 100 Gb/s dikirim dari host sistem (seperti switch ASIC atau network processor) ke transceiver melalui antarmuka listrik CAUI-4, yang terdiri dari empat jalur paralel 25 Gb/s
-
Konversi Elektrik ke Optik (Electrical-to-Optical Conversion) Di dalam modul, setiap jalur 25 Gb/s dikonversi menjadi sinyal optik menggunakan laser VCSEL 850 nm. Keempat sinyal tersebut ditransmisikan secara bersamaan melalui empat serat optik (TX1–TX4) di dalam konektor MPO-12.
-
Transmisi Melalui Serat Optik Sinyal cahaya merambat di dalam multimode fiber (OM3 atau OM4) sejauh 70–100 meter, sesuai standar 100GBASE-SR4.
-
Konversi Optik ke Elektrik (Optical-to-Electrical Conversion) Di sisi penerima, empat sinyal optik yang masuk (RX1–RX4) diubah kembali menjadi sinyal elektrik oleh array photodiode (PIN receiver) dan dikirim ke host system.
2. Spesifikasi Teknis Umum
| Parameter | Nilai / Deskripsi |
|---|---|
| Merek | FINISAR |
| Model | FTLC9558REPM |
| Kecepatan Data | 100G |
| Wavelength | 840nm hingga 860nm |
| Form Factor | QSFP28, hot-pluggable |
| Aggegate bit rate | Hingga 103.1 Gb/s |
| Daya Konsumsi | < 2.5 W |
| Voltase Operasi Tunggal | 3.3 V |
| Rentang Temperatur Operasi | 0 °C hingga +70 °C |
| Optical Modulation | 70m (OM3) / 100m (OM4) |
| Media Jenis | Multi-Mode Fiber (MMF), 4 x 25 Gbps (parallel optics) |
| Konektor Optik | MPO-12 receptacle (female) |
| Antarmuka Listrik | 4 x 25 Gbps (CAUI-4 style) |
Dokumentasi modul bisa dilihat dengan klik tautan berikut.
3. Fungsi dan Manfaat dalam Arsitektur Cassini
Dalam sistem Edgecore Cassini, modul QSFP26 seperti FTLC9558REPM digunakan untuk lapisan Ethernet switching dan data aggregation, tidak seperti CFP2-DCO yang digunakan untuk transport optik jarak jauh.
Peran dan manfaatnya dapat dijelaskan sebagai berikut:
1. Fungsi Utama
-
Interface Ethernet 100 GbE Menyediakan koneksi berkecepatan tinggi antar perangkat Cassini, server, atau switch lain dalam domain LAN/MAN.
-
Short-Reach Connectivity Digunakan untuk koneksi jarak pendek (≤ 100 m) di dalam pusat data atau antar perangkat yang berada di rak yang sama.
-
High-Density Aggregation Port Dengan form factor QSFP28 yang ringkas, memungkinkan Cassini memiliki banyak port 100 G dalam ruang fisik terbatas.
2. Manfaat dalam Arsitektur Cassini
| Aspek | Manfaat |
|---|---|
| Konektivitas | Menghubungkan modul line card CFP2-DCO (optical transport) dengan fabric Ethernet di layer atas. |
| Fleksibilitas | Dapat digunakan sebagai port 1 x 100G atau 4 x 25G (breakout mode), tergantung penggunaan |
| Efisiensi Energi | Konsumsi daya rendah (< 2.5 W) dibanding modul optical transport |
| Kepadatan Port Tinggi | Mendukung hingga 16 port QSFP 29 pada Cassini untuk throughput total > 1.6 Tb/s |
| Integrasi Mudah (Plug-and-Play) | Tidak memerlukan konfigurasi optik atau tuning wavelength seperti modul coherent |

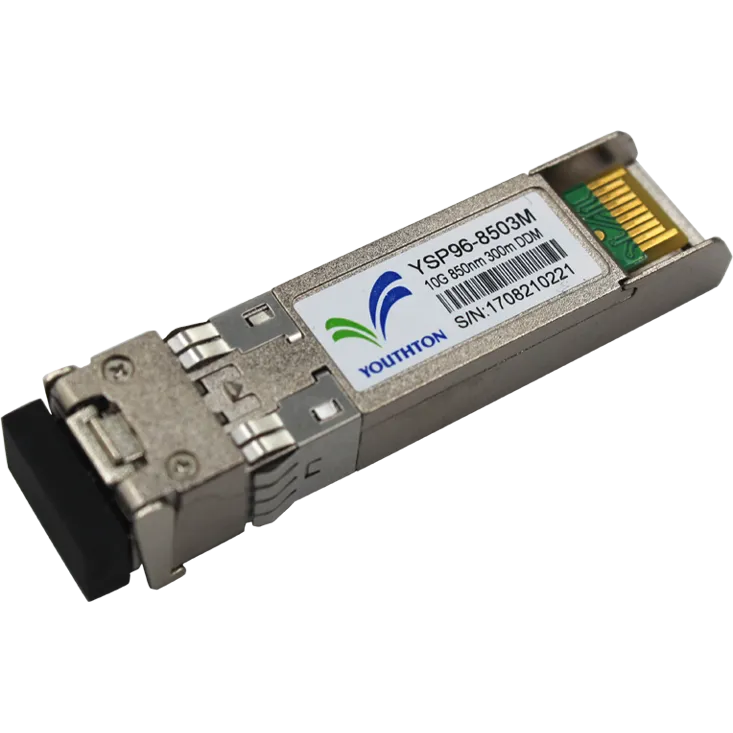

SFP+ 10G (Youthton YSP96-8503M)
Youthton YSP96-8503M adalah transceiver optik SFP+ (Small Form-Factor) Pluggable Plus yang dirancang untuk aplikasi 10-Gigabit Ethernet (10GBASE-SR/SW).
SFP+ merupakan singkatan dari Small Form-factor Pluggable Plus, yang merupakan versi pengembangan dari modul SFP (1G). Modul ini banyak digunakan pada perangkat jaringan seperti switch, router, server, maupun perangkat penyimpanan jaringan (NAS dan SAN) untuk menyediakan konektivitas optik atau tembaga berkecepatan tinggi.
Perangkat ini menggunakan VCSEL laser 850 nm dan PIN photodiode receiver, dengan kemampuan transmisi hingga 300 meter pada serat multimode (OM3).
Transceiver ini bersifat hot-pluggable, compliant dengan SFP+ MSA dan IEEE 802.3ae, serta mendukung DDM (Digital Diagnostic Monitoring) sesuai standar SFF-8472.
| Parameter | Nilai / Deskripsi |
|---|---|
| Merek | Youthton |
| Model | YSP96-8503M |
| Form Factor | SFP+ (Small Form-Factor Pluggable Plus) |
| Kecepatan Data | 10G |
| Wavelength | 850nm |
| Rentang Tempratur Operasi | 0°C – 70°C |
| Hot-Pluggable | Supported |
| Konektor Optik | Duplex LC |
| Media Jenis | Multi-Mode Fiber (MMF) OM3/OM4 |
| Optical Modulation | 300m (OM3) / 400m (OM4) |
| Digital Diagnostic Monitoring (DDM) | Supported |
Dokumentasi terkait bisa mengikuti tautan berikut ini.
Prinsip Kerja
Modul SFP+ berfungsi mengubah sinyal listrik (electrical) menjadi sinyal optik (optical) dan sebaliknya.
YSP96-8503M terdiri dari dua bagian utama:
- Transmitter Section (TX)
- Menggunakan 850 nm VCSEL Laser untuk mengubah data elektrik dari host menjadi sinyal cahaya.
- Cahaya ini dikirim melalui serat multimode menggunakan konektor LC duplex.
- Receiver Section (RX)
- Menggunakan PIN photo-detector untuk mendeteksi cahaya yang diterima.
- Sinyal optik diubah kembali menjadi sinyal elektrik untuk diteruskan ke host device.
Jalur komunikasi 10 Gbps ini berjalan dupleks penuh (full-duplex), dengan TX dan RX bekerja secara bersamaan di dua inti serat optik.
Spesifikasi Listrik dan Optik (Rangkuman)
| Kategori | Parameter | Nilai / Rentang |
|---|---|---|
| Power Supply Voltage | VCC | 3.13 – 3.46 V |
| Supply Current | ICC | 300 mA (max) |
| TX Average Optical Power | −7 to −1 dBm | - |
| RX Sensitivity | ≤ −11.1 dBm (BER < 10⁻¹²) | - |
| Wavelength Range | 840 – 860 nm | - |
| Extinction Ratio | ≥ 3.5 dB | - |
| Rise/Fall Time | 50 ps (typ) | - |
| Operating Temp. Ranges | C: −5 ~ 70 °C • E: −20 ~ 80 °C • I: −40 ~ 85 °C | - |
| Digital Diagnostics | Temp, Vcc, TX/RX Power, Bias Current | - |
Fungsi dan Manfaat dalam Arsitektur Cassini
Dalam sistem Edgecore Cassini (AS7716-24SC) — platform open optical switch 3.2 Tbps —
Youthton YSP96-8503M digunakan sebagai optical interface 10 GbE di port QSFP28 breakout (4×10G) atau SFP+ slot pada line-card.
Fungsi dalam arsitektur Cassini:
- Transceiver Access Layer
Menghubungkan Cassini ke perangkat akses (server, router, atau node metro) menggunakan serat multimode. - Penghubung antar line-card
Memberikan konektivitas optik antar modul 10 GbE atau antar chassis. - Monitoring & Diagnostik Real-time
DDM memungkinkan Cassini memantau tegangan, suhu, dan daya optik melalui NOS (OcNOS, SONiC, dll). - Hot-Swappable Maintenance
Modul dapat dilepas/pasang tanpa mematikan sistem, meningkatkan ketersediaan jaringan.
Modul Pendukung
Selain modul transceiver, keberhasilan koneksi jaringan sangat bergantung pada media fisik yang digunakan untuk menghubungkannya. Bagian ini akan menjelaskan berbagai jenis kabel yang kompatibel dengan modul-modul yang disebutkan di atas. Kami akan mengulas jenis-jenis kabel serat optik dan kabel tembaga yang berfungsi sebagai jalur transmisi data, memastikan sinyal optik dapat merambat dengan efisien dan optimal sesuai dengan spesifikasi modul.

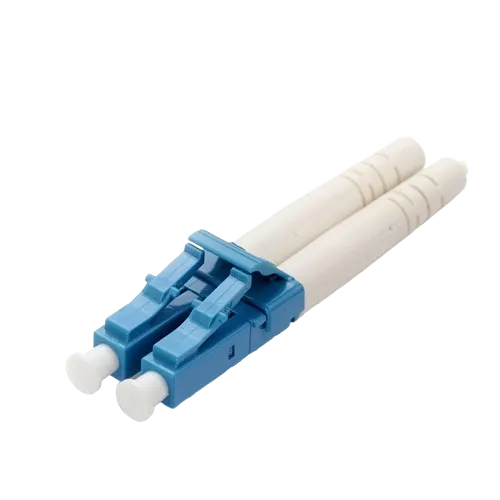

Duplex LC
Duplex LC (Lucent Connector) merupakan kabel transmisi data optik yang dirancang memiliki dua serat optik dalam satu kabel dengan tujuan untuk mengirimkan data dalam dua arah secara bersamaan. Berbeda dengan kabel simplex yang hanya memiliki satu serat optik untuk transmisi satu arah, duplex menggunakan dua serat optik dalam satu kabel yang berfungsi untuk menghubungkan perangkat jaringan seperti switch dan router untuk transmisi data dua arah berkecepatan tinggi pada pusat data.
Kabel dengan tipe duplex LC pada lingkup perangkat seperti Cassini dan DCSG cocok untuk modul seperti SFP+ 10G dan CFP2-DCO yang membutuhkan tipe port perangkat SFP
Dokumentasi modul bisa dilihat dengan klik tautan berikut.
Link penjualan produk ada pada link berikut
MPO12 OM3
Kabel MPO12 adalah jenis kabel serat optik dengan kapasitas tinggi yang memiliki 12 serat optik dalam satu konektor tunggal dan digunakan untuk koneksi data berkecepatan tinggi. Fungsi MPO12 untuk menghemat ruang dan menyederhanakan pemasangan dalam pusat data dengan kepadatan tinggi (high-density) melalui konektor tunggal yang terintegrasi.
OM3 merupakan Optical Multimode yang identik dengan selubung luar dengan warna aqua. OM3 merupakan serat multimode dengan diameter 50 μm yang dioptimalkan untuk laser dengan panjang gelombang 850 nm yang mampu mengantarkan jaringan Ethernet 10Gb/s dengan VCSEL 850 nm dan memiliki jarak transmisi hingga 300 m.
Kabel MPO12 sangan cocok untuk aplikasi seperti 40G dan 100G, serta dapat dipecah menjadi jaringan yang lebih kecil lagi seperti 4 x 10G atau 3 x 10G menggunakan kabel breakout
Dokumentasi modul bisa dilihat dengan klik tautan berikut.
Link penjualan produk ada pada link berikut
